Какие параметры проверяют при испытании высоковольтного кабеля?
Испытание высоковольтного кабеля представляет собой комплексную процедуру, направленную на оценку состояния изоляции, токоведущих жил, защитных оболочек и соединительных элементов перед вводом линии в эксплуатацию или после проведения ремонтных работ. Состав проверок определяется типом кабеля, его номинальным напряжением, протяженностью, способом прокладки, условиями эксплуатации и требованиями нормативной документации. Работы выполняются по утвержденной методике проведения и с учетом технического задания заказчика.
В состав обследования могут входить следующие операции:
1. Визуальный осмотр кабельной линии, муфт, концевых заделок, экранов, заземляющих проводников и мест подключения.
2. Измерение сопротивления изоляции между жилами, а также между жилами и землей.
3. Определение тока утечки при подаче испытательного напряжения.
4. Проверка электрической прочности изоляции повышенным напряжением.
5. Оценка диэлектрических потерь, если это предусмотрено конструкцией кабеля и программой испытаний.
6. Проверка целостности и правильности фазировки жил, экрана, брони и заземляющих соединений.
7. Контроль состояния кабельных муфт и концевых устройств после воздействия испытательного напряжения.
При необходимости испытания кабеля выполняются совместно с диагностикой электрооборудования, в состав которого входят высоковольтные выключатели, ограничители перенапряжения, устройства РЗА, вторичные цепи и элементы релейной защиты. Для комплексной проверки подстанции дополнительно проводят проверку АВР, оценку сопротивления обмоток силового трансформатора и контроль коэффициента трансформации. Используемое измерительное оборудование проходит проверку и имеет характеристики, позволяющие учитывать погрешность измерений. По итогам лабораторного контроля заказчик получает результаты измерений, протокол результатов и техническое заключение о соответствии требованиям действующих правил эксплуатации электроустановок и проектных решений. В Ангарске специалисты компании ЭкспертизаРоссия выполняют инструментальные измерения и натурные измерения на объектах промышленного, коммерческого и энергетического назначения.
В каких случаях требуется испытание высоковольтного кабеля?
Испытание высоковольтного кабеля необходимо проводить не только при первичном вводе новой линии в эксплуатацию. Проверка позволяет подтвердить исправность изоляции и безопасность дальнейшей работы кабельной системы после монтажа, ремонта, аварийного отключения или длительного простоя. Даже при отсутствии внешних повреждений внутри изоляции могут развиваться частичные дефекты, локальные перегревы, следы влаги, повреждения экрана и ослабление контактных соединений. Такие неисправности способны привести к пробою, короткому замыканию, пожару и остановке технологического оборудования.
Основные случаи для проведения испытаний:
1. После прокладки нового кабеля до подключения нагрузки и подачи рабочего напряжения.
2. После монтажа или замены кабельных муфт, концевых заделок и соединительных элементов.
3. После ремонта участка линии, земляных работ рядом с трассой или механического воздействия на кабель.
4. После срабатывания защиты, короткого замыкания, пробоя или аварийного отключения.
5. Перед возобновлением эксплуатации кабеля, который длительное время находился без напряжения.
6. При реконструкции распределительного устройства, трансформаторной подстанции или промышленной электросети.
7. В рамках планового технического обслуживания и периодической диагностики электрооборудования.
8. Перед передачей объекта в эксплуатацию, приемкой монтажных работ или оформлением исполнительной документации.
Периодичность проверок зависит от назначения линии, класса напряжения, условий прокладки, температуры, влажности, наличия агрессивной среды и требований эксплуатационной документации. Для кабелей, работающих в ответственных системах, целесообразно совмещать испытания с контролем состояния высоковольтных выключателей, ограничителей перенапряжения, устройств РЗА и вторичных цепей. Это помогает выявить не только дефект кабеля, но и нарушения в общей схеме электроснабжения. В Иркутской области такие работы выполняются с применением специализированного испытательного оборудования. По результатам формируются протоколы, где указываются схема подключения, испытательное напряжение, продолжительность воздействия, ток утечки, результаты измерений и вывод о пригодности линии к дальнейшей эксплуатации. Если обследование проводится в сентябре, дата и условия выполнения фиксируются в отчетных материалах.

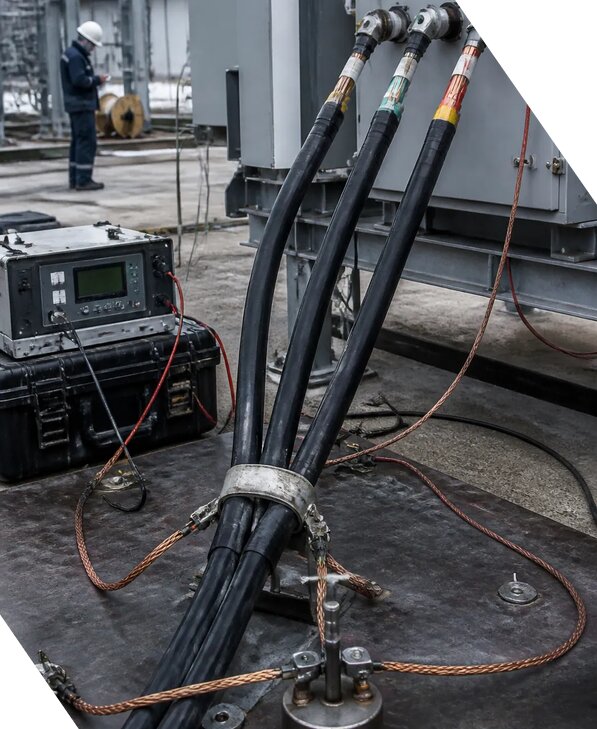

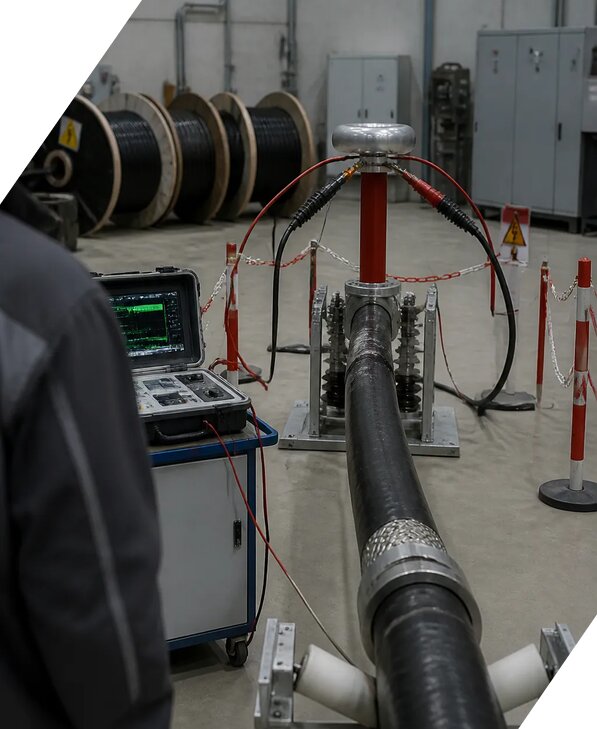

Как проходит проверка электрической прочности изоляции кабеля?
Проверка электрической прочности изоляции выполняется путем подачи на кабель испытательного напряжения, величина и длительность которого определяются нормативной документацией, маркой изделия, номинальным классом напряжения и утвержденной методикой проведения. Цель процедуры состоит в том, чтобы установить способность изоляции выдерживать воздействие, превышающее рабочие значения, без пробоя, перекрытия и недопустимого роста тока утечки. Испытания проводят только после подготовки рабочего места, отключения линии от всех источников питания и проверки отсутствия напряжения.
Подготовительный этап включает:
1. Изучение технической документации на кабель, схем подключения, паспортов муфт и концевых заделок.
2. Осмотр трассы и доступных участков линии, проверку маркировки жил и состояния заземления.
3. Отключение кабеля, разрядку емкости и установку защитных ограждений.
4. Проверку исправности испытательного оборудования, соединительных проводников и средств защиты.
5. Уточнение допустимых условий проведения работ, включая температуру, влажность и отсутствие постороннего персонала в опасной зоне.
После подключения оборудования напряжение повышают плавно, без резких скачков. В процессе фиксируются значение испытательного напряжения, ток утечки, продолжительность выдержки и поведение изоляции. При необходимости дополнительно определяются диэлектрические потери, коэффициент абсорбции и динамика изменения измеряемых параметров. Резкое увеличение тока, нестабильность показаний, появление пробоя или перекрытия являются основаниями для прекращения испытания и проведения дополнительной диагностики электрооборудования.
После снятия напряжения кабель обязательно разряжают и заземляют на время, установленное правилами безопасности. Самовольное прикосновение к линии сразу после испытания недопустимо, поскольку кабель обладает значительной электрической емкостью и может сохранять опасный заряд. Оборудование для проверки подбирается с учетом длины линии, класса напряжения и конструкции изоляции. наши специалисты контролируют погрешность измерений, записывают фактические значения и сопоставляют их с допустимыми нормами. Стоимость работ начинается от 15411 руб. Итогом становится протокол результатов с указанием примененных приборов, условий испытаний, полученных значений и выводом о соответствии требованиям. При обнаружении отклонений заказчику предоставляется техническое заключение с рекомендациями по ремонту, повторному испытанию или ограничению эксплуатации.
Какие документы оформляются после испытания высоковольтного кабеля?
После завершения испытаний оформляется комплект технической документации, подтверждающий объем выполненных работ, примененную методику и фактическое состояние кабельной линии. Документы необходимы для внутреннего контроля, приемки монтажных работ, подтверждения готовности объекта к эксплуатации, расследования аварийных ситуаций и планирования дальнейшего технического обслуживания. Состав отчетности зависит от назначения объекта, требований заказчика, особенностей кабеля и положений нормативной документации.
В стандартный комплект могут входить:
1. Протокол результатов испытаний высоковольтного кабеля.
2. Акт допуска оборудования к проведению измерений и испытаний.
3. Сведения о кабельной линии, марке, длине, номинальном напряжении, сечении жил и типе изоляции.
4. Описание схемы подключения испытательного оборудования и точек заземления.
5. Данные о примененных приборах, их заводских номерах и сроках метрологической поверки.
6. Таблица с фактическими результатами измерений сопротивления изоляции, тока утечки и других контролируемых параметров.
7. Информация о величине испытательного напряжения и продолжительности выдержки.
8. Замечания по состоянию муфт, концевых заделок, экранов, брони и соединительных элементов.
9. Итоговое техническое заключение о возможности дальнейшей эксплуатации.
Если проверка выполняется в составе комплексного обследования электроустановки, в отчет могут включаться результаты контроля высоковольтных выключателей, ограничителей перенапряжения, сопротивления обмоток, сопротивления изоляции обмоток, коэффициента трансформации, устройств РЗА, релейной защиты, вторичных цепей и проверки АВР. Такой подход позволяет оценить не отдельный кабель, а надежность всей схемы электроснабжения. Формулировки в документах должны соответствовать фактическим данным и не допускать неоднозначного толкования.
При проведении работ аккредитованная лаборатория или специализированная испытательная организация указывает сведения об исполнителях, условиях окружающей среды, использованном измерительном оборудовании и выявленных ограничениях. На основании результатов заказчику могут быть предложены повторная проверка, ремонт кабельной линии, замена поврежденной муфты или дополнительная наладка электрооборудования. Отправьте запрос КП Никите Егоровичу, чтобы специалисты могли определить необходимый состав испытаний по техническому заданию. Документы передаются в согласованном формате и могут использоваться в составе исполнительной документации объекта.
Можно ли совместить испытание кабеля с обследованием другого электрооборудования?
Да, испытание высоковольтного кабеля часто выполняют в составе комплексного обследования электроустановки. Такой формат удобен при вводе подстанции в эксплуатацию, после реконструкции, при проведении планового технического обслуживания и в период подготовки объекта к осенне-зимнему сезону. Совместная программа позволяет проверить не только отдельную кабельную линию, но и согласованность работы оборудования, через которое проходит электрическая энергия. Это снижает риск ситуации, при которой кабель признан исправным, но подключенное устройство или система защиты имеют скрытые дефекты.
В комплекс работ могут входить:
1. Испытание силовых и контрольных кабелей, проверка электрической прочности изоляции и измерение сопротивления изоляции.
2. Диагностика силовых трансформаторов с определением коэффициента трансформации, сопротивления обмоток и сопротивления изоляции обмоток.
3. Проверка высоковольтных выключателей, разъединителей, заземляющих устройств и приводных механизмов.
4. Контроль ограничителей перенапряжения, состояния заземления и надежности защитных соединений.
5. Проверка устройств РЗА, релейной защиты, вторичных цепей, цепей управления и сигнализации.
6. Проверка АВР, правильности переключения вводов и восстановления электроснабжения.
7. Оценка параметров наладки электрооборудования и соответствия уставок фактической схеме объекта.
Перед началом работ разрабатывается программа, в которой указываются границы обследования, последовательность отключений, меры безопасности, применяемое испытательное оборудование и критерии оценки. Техническое задание может предусматривать лабораторный контроль, инструментальные измерения, натурные измерения и сопоставление полученных данных с проектной документацией. Важное значение имеет согласование режимов работы с ответственными за электрохозяйство, поскольку часть проверок требует вывода оборудования из работы.
Компания работает с 2013 года. За период с 2013 года по 2026 выполнено более 2570 заказов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. При заказе услуги под ключ скидка от 15 процентов. Указанные сведения не заменяют техническое заключение, а конкретный объем работ определяется после изучения схем, паспортов и условий эксплуатации. По завершении обследования заказчик получает сводный отчет, отдельные протоколы по каждому виду испытаний и рекомендации по устранению выявленных отклонений. Такой документ позволяет обоснованно планировать ремонт, подтверждать соответствие требованиям и поддерживать электроустановку в безопасном рабочем состоянии.
